温度变送器是把热电阻、热电偶等温度传感器的信号转换为标准电流或数字信号的现场仪表。上海宽仁电子提供的 DWDC-100 温度变送器采用线性化电路，输出电流信号与被测温度呈线性关系；仪表采用管路式安装，体积小、耐腐蚀、防振动、使用环境温度范围宽，大信号传输失真小、距离远，二线制及一般铜导线传输可节省昂贵的补偿导线费用。本文介绍其功能特点、接线方式、安装须知与选型。
DWDC-100 温度变送器的功能与特点
线性化电路，输出与温度成线性
内置线性化电路，输出电流信号与被测温度呈线性关系，后级 PLC、DCS 或智能仪表无需再做非线性补偿，直接按工程量换算即可。
管路式安装，直接装在测量点
变送器采用管路式安装，可直接安装在测量点上，连接螺纹包括 M20×1.5、M16×1.5、G1/2、G1/4、NPT1/2 和 NPT1/4，特殊螺纹或法兰可联系业务员定制。体积小、耐腐蚀、防振动，使用环境温度范围宽。
大信号传输，节省补偿导线
大信号电源传输使信号传输失真小、传输距离远；二线制及一般铜导线传输即可满足要求，节省昂贵的补偿导线费用。仪表既能现场显示，也可方便地与二次表连接，采用灵活。

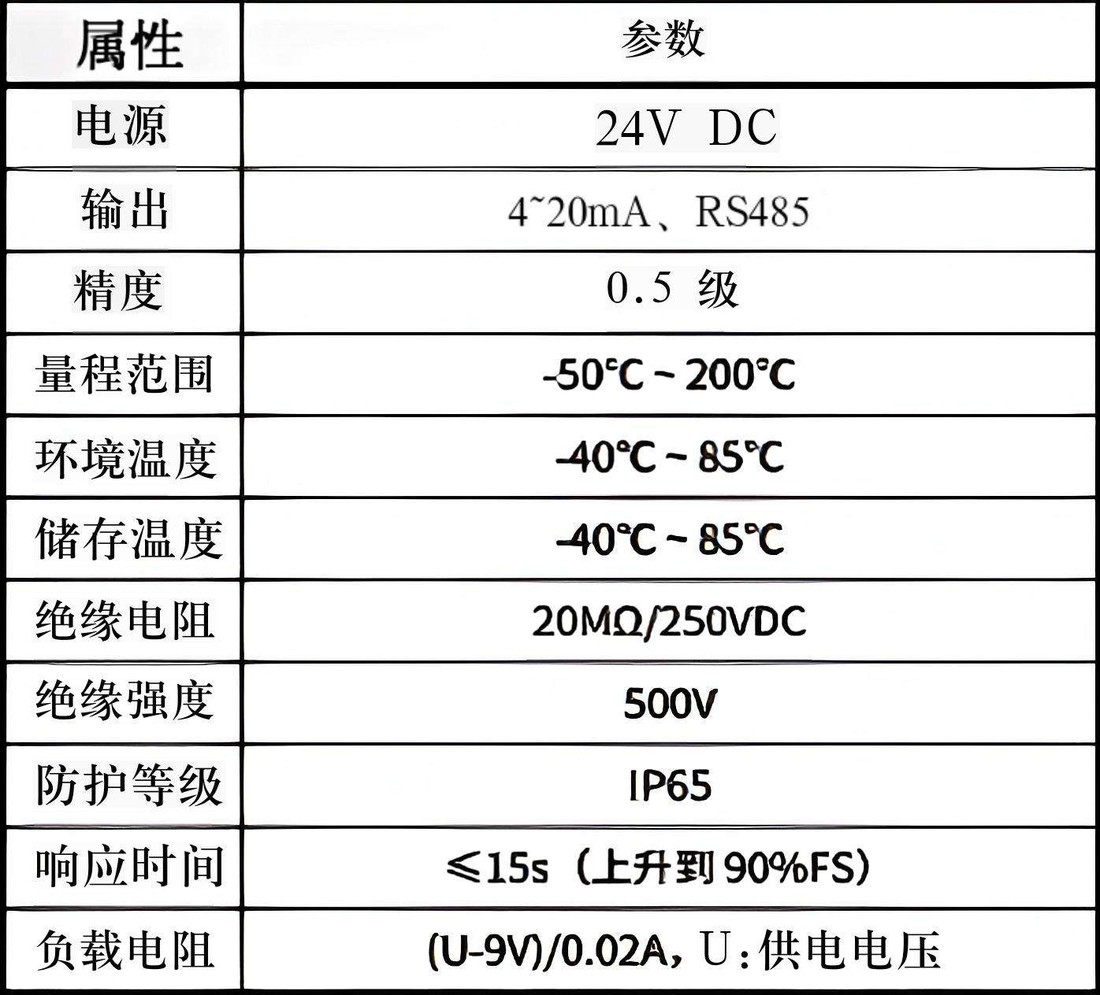

技术参数
| 技术性能名称 | 技术指标 |
|---|---|
| 产品型号 | DWDC-100 |
| 输出信号 | 二线制 4-20mA（线性化）/ RS485 |
| 安装方式 | 管路式，直接安装于测量点 |
| 过程连接螺纹 | M20×1.5、M16×1.5、G1/2、G1/4、NPT1/2、NPT1/4（特殊螺纹或法兰可订制） |
| 适用介质 | 各类一般腐蚀性液体及气体（强腐蚀介质按特殊要求订货） |
| 结构特点 | 体积小、耐腐蚀、防振动、环境温度范围宽 |
| 传输方式 | 二线制及一般铜导线，大信号传输 |
| 显示与连接 | 可现场显示，也可与二次表连接 |

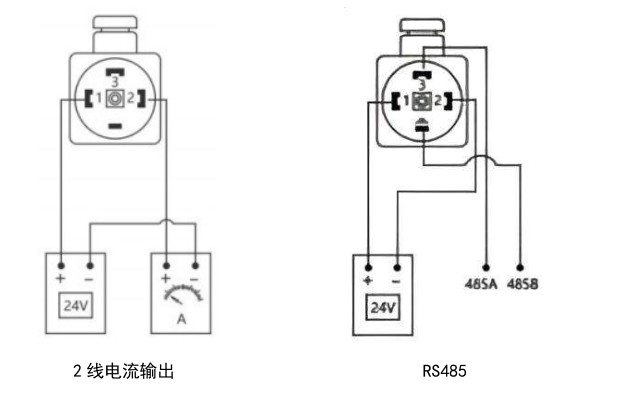

温度变送器的接线方式
「温度变送器怎么接线」是使用中最集中的问题。DWDC-100 提供两种标准接法：
二线制 4-20mA 电流输出
二线制接法下电源与信号共用一对线：24V 电源正极经接线端子 1 进入变送器，端子 2 返回至 PLC 模拟量输入通道或显示仪表，再回到电源负极形成回路。回路电流 4-20mA 与被测温度成线性对应，适用于绝大多数过程测温回路。
RS485 数字输出
需要多点组网或数字传输时选择 RS485（Modbus）接法：端子 485A、485B 与总线对应连接，多台仪表可挂接在同一总线上，由上位机轮询读取温度值，适合泵站、换热站等测点较多的场合。
安装须知
- 安装时应尽量避免震动和冲击；
- 变送器可直接安装在测量点上，按取压/测温接口选择 M20×1.5、M16×1.5、G1/2、G1/4、NPT1/2 或 NPT1/4 螺纹；
- 适用于各种一般腐蚀性液体及气体，强腐蚀性介质需耐强腐蚀结构，按特殊要求订货；
- 信号线不要与其它电源线一起通过线管或明线槽，也不可在大功率设备附近穿过；
- 变送器的背端不能接触导电性、腐蚀性液体或气体；
- 传感器后端引线不能进水；
- 请严格按注意事项执行，避免造成不可修复的损坏（如所测温度超过测量范围、不可抗外力破坏、人为破坏原有完整性导致进水进尘、产品未可靠接地等）。
温度变送器与温度传感器的区别
很多用户搜索「温度变送器和温度传感器一样吗」——两者是上下游关系：
| 对比项 | 温度传感器（热电阻/热电偶） | 温度变送器（DWDC-100） |
|---|---|---|
| 输出 | 电阻值 / 毫伏级微弱信号 | 4-20mA、RS485 标准信号 |
| 传输距离 | 短，需补偿导线 | 远，普通铜导线即可 |
| 抗干扰 | 弱，易受线路电阻影响 | 强，大信号传输 |
| 系统接入 | 需配二次仪表或模块 | 直连 PLC/DCS/智能仪表 |
| 典型用途 | 测点元件 | 测点元件 + 信号转换一体化 |
一体化温度变送器把传感器与变送电路合为一体，安装于测量点即装即用，是现代工程的主流选择。
选型与配套建议
选型时请确认：测温范围与精度要求、传感器类型（热电阻/热电偶）、安装螺纹或法兰规格、输出制式（二线制 4-20mA 还是 RS485）以及环境腐蚀性。DWDC-100 与我们的精巧型压力变送器、磁致伸缩液位计配套使用，可在同一台 PLC 上完成温度、压力、液位三类过程量的采集；产品总览见自控产品栏目。
典型应用场景
换热站与暖通空调
集中供热换热站需要监测一二次侧的供回水温度，用于自动调节阀与循环泵的联动控制。管路式安装的 DWDC-100 可直接拧在测温套管上，二线制信号经普通铜导线回传至站控 PLC，整站数十个测点可共用一根多芯电缆，布线量比补偿导线方案减少一半以上。
化工与过程装置
反应釜、蒸馏塔、预热器的介质温度关系到产品质量与安全联锁。这类工况介质多带腐蚀性，选型时按介质相容性确定接液材质，安装位置避开涡流与死区，套管插入深度以覆盖敏感元件为原则。需要多点组网时选用 RS485 输出，多台仪表挂接同一总线由上位机轮询。
食品饮料与制药
杀菌、发酵、浓缩等工艺对温度测量精度与卫生要求较高，可选用卫生型过程连接与食品级材质；管路式结构便于就地清洗（CIP），安装时避免形成卫生死角。多点温度数据经总线汇总至批次控制系统，形成完整的工艺温度曲线记录。
选型与订货说明
测温范围与传感器类型
首先要明确被测温度区间与所需精度，再据此选择热电阻（Pt100/Pt1000）或热电偶（K 型、E 型等）作为敏感元件。低温段与中温段优先热电阻，精度高、稳定性好；高温段或需要快速响应时可选热电偶。测温范围应留有余量，避免长期工作在上限量程附近。
输出制式与供电
接入既有 4-20mA 回路选二线制电流输出，与模拟量模块天然兼容；需要数字组网、远程读取或接入数采平台时选 RS485（Modbus）输出。二线制接法的最大优势是电源与信号共用一对线，现场只需两根导线，改造项目不必重新敷设补偿导线。
螺纹与安装形式
标准连接螺纹覆盖 M20×1.5、M16×1.5、G1/2、G1/4、NPT1/2 与 NPT1/4 六种规格，基本覆盖常见测温套管与管接头；特殊螺纹或法兰可联系业务员定制。安装前确认螺纹规格与套管匹配，拧紧时使用扳手固定在六方接头处，避免旋动壳体导致内部引线断裂。
常见故障与处理
无输出或输出固定在某一数值
先确认供电是否正常、极性是否正确，再检查端子 1/2 是否松动或进水。若供电正常而输出恒定，多为敏感元件开路或引线断裂，可用万用表测量元件电阻判断；现场不具备条件时请联系我方安排检修。
输出漂移或与实测温度不符
常见原因是接线端子受潮、信号线与动力电缆共管敷设引入干扰，或敏感元件长期使用后老化。处理顺序为：检查接线盒密封与端子干燥度、分离信号线与电源线、复核安装深度是否足够；确认元件老化后应更换敏感元件并重新标定。
包装、储运与售后
出厂前逐台做通电与输出检验，随箱附合格证。仪表应储存于干燥、无腐蚀性气体的环境，避免强烈振动与冲击；开箱后核对型号、螺纹规格、输出制式与订购内容是否一致，外包装若有破损请拍照存证并及时联系我们。安装使用中请严格按说明书执行，避免超量程、进水进尘或未可靠接地造成的不可修复损坏。质保期内非人为损坏免收维修费，售前售后电话 1376-456-8642。
常见问题（FAQ）
温度变送器的工作原理是什么？
温度变送器采集热电阻或热电偶的信号，经线性化电路处理后转换为与被测温度成线性关系的 4-20mA 电流或 RS485 数字信号输出，供 PLC、DCS、智能仪表直接使用。
温度变送器怎么接线？
DWDC-100 提供两种接法：二线制 4-20mA 时电源与信号共用一对线，24V 正极接端子 1、端子 2 经负载回电源负极；RS485 接法时将 485A、485B 接入总线即可，多台仪表可同网挂接。
温度变送器和温度传感器一样吗？
不一样。传感器是感知元件，输出电阻或毫伏微弱信号；变送器是转换仪表，把传感器信号变成标准 4-20mA/RS485 信号。一体化温度变送器将两者合为一体，安装于测量点即装即用。
温度变送器可以用在腐蚀性介质中吗？
可以。DWDC-100 适用于各种一般腐蚀性液体及气体；强腐蚀性介质需耐强腐蚀结构，按特殊要求订货，安装时注意背端不能接触导电性、腐蚀性液体或气体。
温度变送器支持哪些安装螺纹？
标准连接螺纹包括 M20×1.5、M16×1.5、G1/2、G1/4、NPT1/2 与 NPT1/4，特殊螺纹或法兰可联系业务员定制，管路式安装直接装在测量点上。
如何采购 DWDC-100 温度变送器？
提供测温范围、传感器类型、安装螺纹与输出制式即可选型。上海宽仁电子 1 个工作日内回复方案与报价，售前售后电话 1376-456-8642；系列产品介绍见自控产品栏目。
