电容物位计是基于容器内电容变化原理测量液体与粉粒料位的连续物位测量仪表，无移动部件，对粘稠液体和散装固体物料的物位测量有突出优势。上海宽仁电子提供的 DDSC 系列电容物位计包含四线制、二线制与电容物位开关三类产品，量程 200~3000mm 可定制，广泛用于化工石化、矿产、废水、造纸、食品饮料、制药与发电行业的混合罐、蒸馏罐、工艺罐、储罐、集水坑与筒仓。本文介绍电容物位计的工作原理、选型方法、技术参数与安装要点。
电容物位计的工作原理
探杆与罐壁构成电容器
电容式液位传感器的测量原理基于容器内电容的变化：探杆与容器壁构成电容的正负两极，容器内的液体或固体充当电介质。容器内物位变化引起极间电介质填充高度变化，电容量随之变化——空容器时电容较低，装满时电容较高。电子模块将电容值换算为物位，输出模拟量、数字量或开关信号。
为什么电容物位计适合粘稠与粉粒介质
电容物位传感器没有浮球、没有活动部件，不存在机械卡涩问题，因此可以测量粘性较大的液体，对粉体和散装固体物料的料位测量很有优势。传感器不受灰尘、水汽、腐蚀、电场和磁场的影响，能在恶劣工况下提供实时、可靠、连续的测量信号，响应快、寿命长。
电容物位计的应用行业与场景
化工与石化
工艺罐、蒸馏罐、储罐的液位连续测量，以及酸性、碱性等腐蚀性液体的料位监控。介电常数＞1.4 的介质均可测量，接液部件可选 SUS304/316/316L/PFA/PP/PVDF。
粉体与散装固体
筒仓、料仓中的粉粒料位测量，固体颗粒直径＜10mm 的物料（面粉、塑胶粒、砂砾、煤灰等）均可应用；配合开关型产品可实现高低料位报警。
食品饮料与制药
糖浆、油类、奶液等粘稠介质储罐的连续液位测量，卫生型过程连接与食品级材质可选。
废水与发电
集水坑、污泥池、水处理加药罐以及电厂灰库、渣仓的物位监测，与控制系统联动实现自动排泥、加药与卸灰。

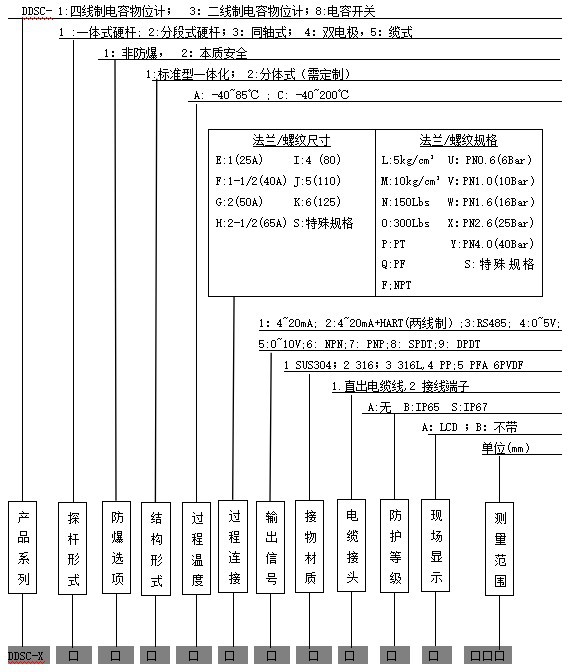

产品系列：DDSC-1XX / 3XX / 8XX 怎么选
DDSC-1XX 四线制电容物位计
有效量程 200~3000mm，带现场显示，特殊长度可定制。模拟量输出 4~20mA、0-5V、0-10V，数字量 RS485（Modbus RTU）。供电 19-30VDC，I＜40mA、P＜1.2W，电流输出最大负载 500Ω。适合需要本地显示与多信号形态的场合。
DDSC-3XX 二线制电容物位计
量程 200~3000mm 带显示，输出 HART+4~20mA 或 4~20mA，I＜22mA、P＜0.5W，最大负载 450Ω。与既有 4-20mA 回路直接兼容，改造项目布线量最小。
DDSC-8XX 电容物位开关
开关型产品，探杆长度 20~2000mm 可选，输出 NPN、PNP、SPST（3A）或 DPDT（8A），I＜35mA、P＜1.0W。用于高低料位报警与联锁保护，性价比高。
技术参数
| 技术性能名称 | DDSC-1XX 四线制 | DDSC-3XX 二线制 | DDSC-8XX 开关型 |
|---|---|---|---|
| 测量变量 | 物位（连续） | 物位（连续） | 点位物位 |
| 量程范围 | 200~3000mm | 200~3000mm | 探杆 20~2000mm |
| 输出信号 | 4~20mA/0-5V/0-10V/RS485 | HART+4~20mA/4~20mA | NPN/PNP/SPST(3A)/DPDT(8A) |
| 供电 | 19-30VDC，P＜1.2W | 19-30VDC，P＜0.5W | 19-30VDC，P＜1.0W |
| 最大负载 | 电流 500Ω / 电压 2mA | 电流 450Ω | 按触点容量 |
| 正常输出 | 输出与物位成正比 | 3.8≤I≤20.5mA | 开关信号 |
| 环境温度 | -40~85℃（带显示 -20~65℃） | ||
| 过程温度 | -40~85℃ / -40~200℃（高温型） | ||
| 介电常数 | ＞1.4（由所选介质决定） | ||
| 介质粘度 | ＜1.5Pa·s | ||
| 固体颗粒 | 直径＜10mm | ||
| 防护等级 | IP65 / IP67（GB 4208-2017） | ||
| 接液材质 | SUS304/316/316L/PFA/PP/PVDF | ||
| 过程连接 | G/R/NPT 螺纹、EN/DIN/ANSI/JIS 法兰（≥DN25） | ||
| 重量 | 450g~8.25kg（按规格） | ||
安装要点
安装位置与方向
电容物位计支持顶部竖直安装、旁通管竖直安装等多种方式。安装时探杆应远离进出料口与搅拌器，避免物料冲击；罐内有漩涡、搅拌器或障碍物时，建议安装在旁通管或防波管中。
电气连接

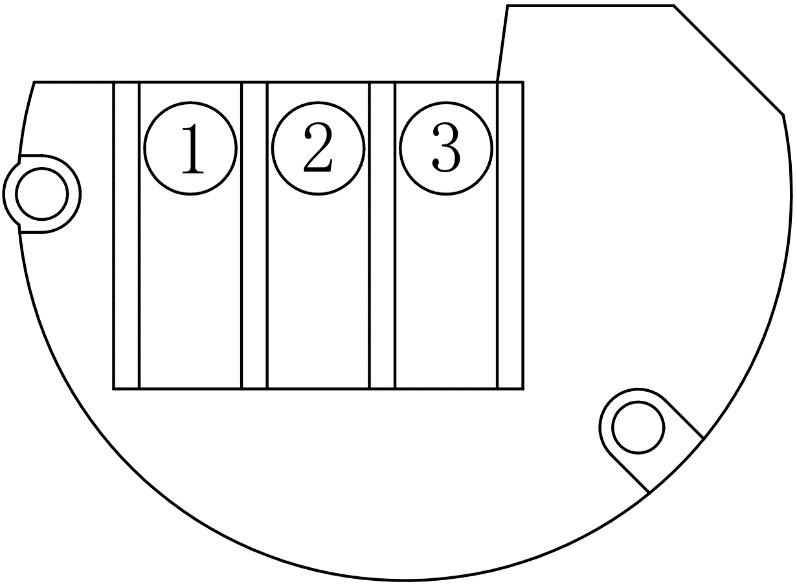

四线制 M12 引脚定义：1 棕电源+、2 白电源-、3 蓝信号+、4 黑信号-、5 银屏蔽线；二线制单路输出为「1 信号+（HART 可选）、2 信号-、3 地」。接线端子导线横截面积最大 0.5mm²，耐压 300V；信号线避免与大功率设备共管敷设。
接地与安全
安装区域的其他设备不应对仪表产生有害干扰；探头及壳体应可靠接地；禁止在冷凝工况下打开设备外壳。所测物位超过量程、不可抗外力破坏或产品未可靠接地，都可能导致不可修复的损坏。
调试与维护
四线制仪表在有效量程内输出与物位成正比，物位改变输出对应改变；二线制正常工作电流为 3.8≤I≤20.5mA，输出＜4mA 或＞20mA 表示故障报警。日常服务项目仅为初始化设备与探杆清洁，属于典型的免维护型仪表；定期巡检时核对接线盒密封与接地即可。
电容物位计与其他物位仪表的比较
| 对比项 | 电容物位计 | 音叉物位开关 | 磁致伸缩液位计 |
|---|---|---|---|
| 输出性质 | 连续测量 | 点位开关 | 连续测量 |
| 粘稠介质 | 优（无活动部件） | 可（防粘连型） | 一般（浮球易挂料） |
| 粉粒料 | 优 | 可（流动性好） | 不适用 |
| 界面测量 | 可 | 不可 | 优 |
| 相对成本 | 中 | 低 | 较高 |
概括而言：粘稠液体与粉粒料的连续测量优先电容物位计；只需高低位报警选音叉或电容开关型；油水界面与高精度计量选磁致伸缩液位计。
结构组成与外形尺寸
DDSC 系列由接线盒、过程连接与测量探杆三部分组成：接线盒内含电子模块，负责电容检测与信号输出；过程连接提供直螺纹、锥螺纹与法兰三种形式；探杆按量程定制，刚性杆与缆式结构可按罐深选择。外壳为铝合金，防护 IP65/IP67，整表重量 450g~8.25kg。法兰可选 EN/DIN（≥DN25）、ANSI B16.5（≥1″）、JIS B2220 等标准，材质 SUS304/316/316L。
电容式物位开关的使用说明要点
与连续测量型不同，电容式物位开关（DDSC-8XX）关注的是「动作点」的稳定：现场使用时建议注意三点。其一，探杆长度即动作高度，订货时按罐体高低料位准确确定，20~2000mm 可选；其二，粉体介电常数随含水率波动，比重或含水率变化较大时应复核动作点并做现场标定；其三，开关型输出 NPN/PNP/SPST/DPDT 四种，与报警器或 PLC 联锁时注意触点容量（SPST 3A、DPDT 8A），感性负载加中间继电器。
选型实例
涂料储罐粘稠介质测量
某涂料厂树脂储罐介质粘稠、易挂壁，浮球与音叉方案均出现误报。改用 DDSC-1XX 四线制电容物位计（探杆 PFA 涂层）后，连续液位信号稳定接入 DCS，一个检修周期内无需清理。
塑料粒子筒仓高低料位
塑胶粒仓顶空间受限，选用 DDSC-8XX 开关型（探杆 1500mm）做满仓报警，DPDT 输出一组信号给输送联锁、一组给声光报警，投入成本仅为雷达方案的零头。
污水坑双点控制
集水坑需要低启停高停泵，采用两支电容式物位开关分别定位于启泵点与停泵点，与电极液位开关方案相比免除了电导率限制，适合含油污水的场合。
包装与储运
仪表储存允许温度 -40~85℃，应置于干燥无尘处，禁止弯曲探杆；运输包装储存时间不超过 2 年。开箱前检查外包装有无变形破损并拍照存证，核对装箱单与订购内容，如有异常请于 15 日内连同照片联系我司。吊装与搬运时禁止抓握探杆。售前售后支持请拨打 1376-456-8642。
抗干扰与现场使用环境
供电与布线要求
DDSC 系列采用 19-30VDC 直流供电，建议使用稳压电源并就近取电，避免与大功率变频设备共用同一回路。信号线应采用屏蔽电缆且屏蔽层单端接地，不与动力电缆同管敷设，不与大功率设备平行走线；现场存在较强电磁干扰时，可在信号回路中加装磁环或隔离器，抑制高频噪声。
接地与防护
测量探杆、仪表壳体与被测容器应保持良好等电位连接，防止因电位差引起的测量漂移。户外安装时接线盒入线口必须朝下并锁紧电缆螺母，定期检查密封圈老化情况；在冷凝工况下不得打开设备外壳，以免潮气进入电子腔体。IP65 防护可满足多数现场要求，冲洗与浸水风险较高的场合建议选用 IP67 型并加装防护罩。
介质状态变化的影响
电容式测量的基础是介电常数，因此介质含水率、浓度与温度的变化都会反映到读数上。对测量精度要求较高的场合，建议固定工艺条件并在现场做一次满量程标定；介质批次更换频繁的工况，应预留重新标定的操作窗口，或改用电极、音叉等对介电常数不敏感的限位方案做辅助判断。
常见问题（FAQ）
电容物位计的工作原理是什么？
电容物位计的探杆与容器壁构成电容两极，容器内液体或固体作为电介质；物位变化引起电容量变化，电子模块将电容值换算为物位，输出 4-20mA、0-10V、RS485 或开关信号。
电容物位计可以测粉体料位吗？
可以。电容物位计无移动部件，对粉体和散装固体物料的料位测量很有优势，固体颗粒直径＜10mm 的面粉、塑胶粒、砂砾、煤灰等物料均可测量，特别适合筒仓与料仓工况。
电容物位计的量程可以做多长？
DDSC-1XX 与 DDSC-3XX 标准量程为 200~3000mm，DDSC-8XX 开关型探杆长度 20~2000mm；超出标准范围的量程可接受定制，订货时提供罐高与罐口位置即可。
电容物位计对介质有什么要求？
要求介质介电常数＞1.4、粘度＜1.5Pa·s；液体与粉体均可，强腐蚀性介质按腐蚀性选择接液材质（SUS304/316/316L/PFA/PP/PVDF）。
电容物位计输出信号有哪些？
四线制输出 4~20mA、0-5V、0-10V 模拟量与 RS485（Modbus RTU）数字量；二线制输出 HART+4~20mA 或 4~20mA；开关型输出 NPN、PNP、SPST（3A）或 DPDT（8A）继电器信号，可与 PLC、DCS、智能仪表直接连接。
如何采购 DDSC 电容物位计？
提供介质名称、量程、温度压力、过程连接与输出信号要求，上海宽仁电子 1 个工作日内回复选型方案与报价，电话 1376-456-8642；系列产品介绍见自控产品栏目。
