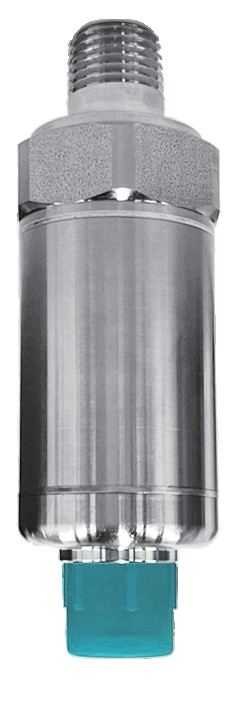

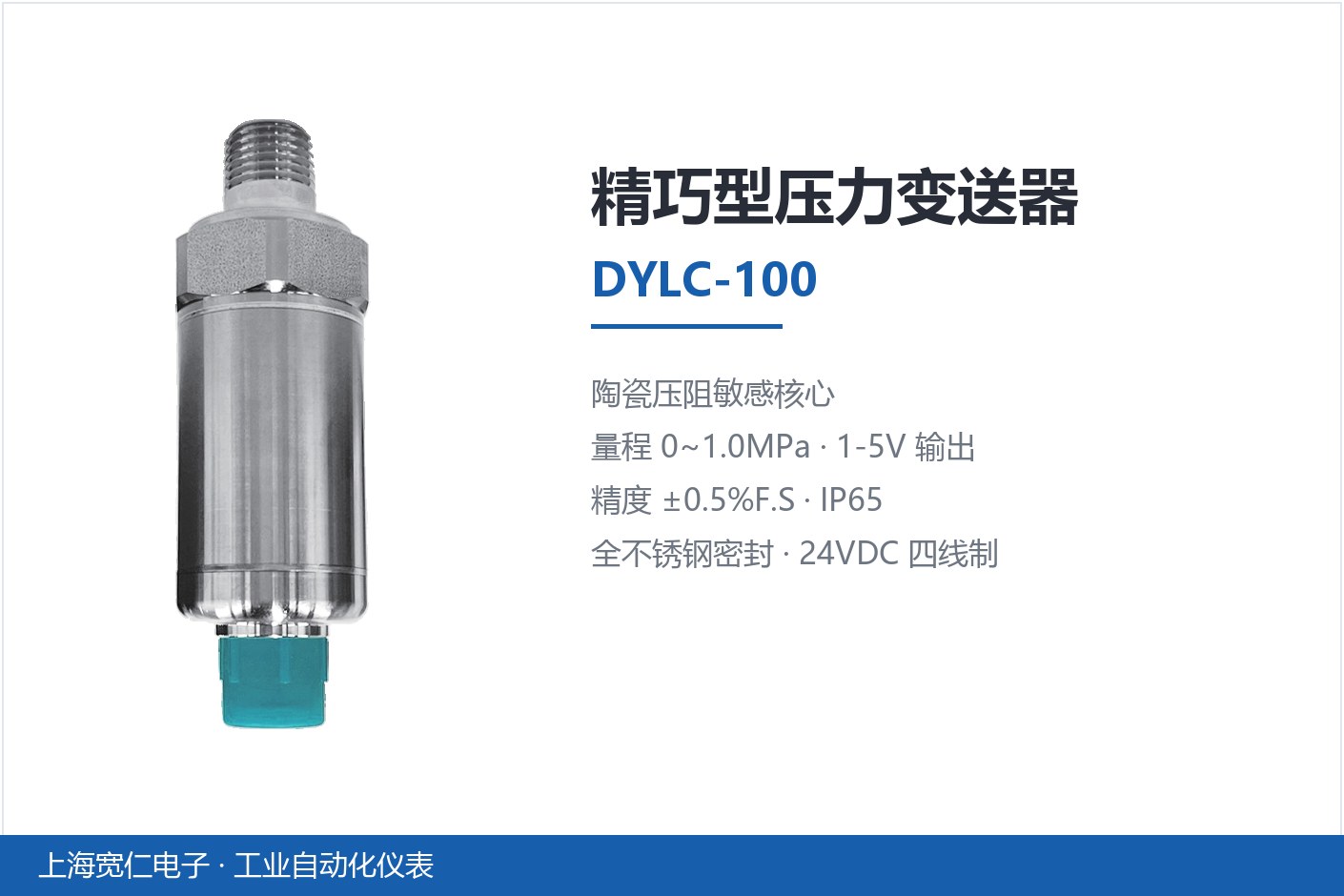

精巧型压力变送器是体积小、重量轻、全不锈钢密封结构的小型压力变送器，采用陶瓷压阻压力敏感核心，可将传感器毫伏信号转换为标准电压、电流或频率信号，直接与计算机接口卡、控制仪表、智能仪表或 PLC 相连。上海宽仁电子提供的 DYLC-100 精巧型压力变送器出厂前已完成标准大气压标定，量程 0~1.0MPa、1-5V 信号输出，安装方便、抗振抗冲击，广泛应用于过程控制、航空、航天、汽车、医疗设备、HVAC 等领域。本文介绍其参数、接线与选型。
DYLC-100 精巧型压力变送器的特点
陶瓷压阻敏感核心
压力敏感核心采用陶瓷压阻工艺：陶瓷介质与不锈钢膜片配合，内部专用集成电路将毫伏信号转换为标准电压、电流或频率信号。陶瓷敏感体抗腐蚀、无蠕变、无迟滞，配合全不锈钢密封结构，可在腐蚀性环境中长期工作。
小体积、高抗振
精巧型结构直径小、重量轻，可直接安装在被测管路的取压点上，安装方便简洁；产品具有极高的抗振和抗冲击性能，适用于泵组、压缩机、车辆与机载设备等振动环境。
技术参数
| 技术性能名称 | 技术指标 |
|---|---|
| 工作电压 | 24VDC（四线制） |
| 输出信号 | 1-5V DC |
| 测量量程 | 0~1.0MPa（出厂标定，无需调整） |
| 精度级别 | ±0.5% F.S |
| 绝缘抗阻 | ≥500MΩ |
| 绝缘电压 | AC/DC 500V |
| 环境温度 | -20~80℃ |
| 传感器材质 | 陶瓷 |
| 取压方式 | 标准型 |
| 防护等级 | IP65 |
| 接线盒 | 四线制航插接头出线 |
接线说明
DYLC-100 采用四线制航插接头出线，线序定义如下：
- 1 棕色：电源 +（DC+24V）
- 2 白色：GND（电源地）
- 3 蓝色：VOUT+（1-5V 信号输出）
- 4 黑色：GND（信号地）
接线时电源正负与信号地按线序对应连接，信号线可直接接入 PLC 模拟量输入通道、控制仪表或计算机接口卡；远距离传输建议采用电流输出型产品以减少线路压降影响。
安装注意事项
- 小于 0.03MPa 垂直安装，以免影响测量精度；
- 安装过程中应使用扳手从变送器底部的六方螺栓处拧紧，避免直接旋动变送器上部而造成连接线断开；
- 用户拆装仪表时禁止用手抱住壳体拧动，应使用扳手拧动六角螺栓；
- 现场安装后应做好防雨措施，不允许有液体渗入接线端子内部，侧装时电气接口应朝下；
- 禁止测量与不锈钢不相容的介质；电源极性与产品正负接线对应；
- 压力测量过程中应缓慢加压和卸压，避免瞬间加至高压或降至低压；
- 传感器属精密器件，使用中请勿自行拆解。
常见故障分析与排除
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 变送器无输出信号 | 未供电 / 接线错误 | 按接线图正确供电与接线 |
| 压力恒定时输出不规则跳变 | 外壳未接地 / 现场射频干扰强 / 未用屏蔽线缆 | 外壳与大地可靠连接，使用屏蔽线缆且屏蔽层接地 |
| 未加压时输出值不正确 | 变送器未工作在要求环境下 | 移至规定环境工作或采取措施使环境符合要求 |
| 输出与测量压力不符 | 供电电压不正确 / 外接负载过大 | 使用 DC+24V 供电，调整外接负载 |
若故障现象不属上述范围，请联系我司售后服务取得技术支持。
选型建议
确认四项基本条件
选购精巧型压力变送器时请确认：被测介质与腐蚀性（决定接液材质）、量程与过压工况（本系列标准量程 0~1.0MPa，其他量程可按需定制）、输出信号形式（1-5V 或其他制式）、安装接口与电气接口形式（取压螺纹、航插方向）。
与系统集成配套
DYLC-100 体积小巧，特别适合作为设备配套件嵌入整机：暖通空调机组、水处理撬块、试验台架、车辆与机器人等。配合我们的温度变送器与磁致伸缩液位计，可组成压力、温度、液位一体化的机内测控方案，产品总览见自控产品栏目。
精巧型压力变送器的典型应用场景
暖通空调与水泵系统
在冷水机组、板式换热器、空调箱与二次泵系统中，精巧型压力变送器用于监测供回水压差与水泵出口压力，配合变频器实现恒压供水；体积小可直接装在机组内部或管道井的测压点上，不占用额外空间。取压点应选在直管段上，避开弯头、阀门与泵出口的涡流区。
试验台架与过程控制
液压试验台、气密性检测台、小型反应装置等需要对压力做连续采集的场合，1-5V 信号可直接接入数据采集卡或 PLC 模拟量模块，采样周期短、线性度好。抗振抗冲击特性使其特别适合泵组启停频繁、压力波动较大的台架工况。
车辆、机器人与其他设备配套
工程车辆、农机、机器人执行机构与医疗设备对压力测量部件的体积与重量敏感，精巧型变送器全不锈钢密封、重量轻，可作为整机配套件批量安装。此类场合通常要求厂家在出厂时完成标定并提供一致性较好的批次产品。
选型与订货说明
量程与过压能力
DYLC-100 标准量程为 0~1.0MPa，其他量程（如微压、负压、2.5MPa、4MPa 等）可按需定制。选型时量程应留出余量：工作压力建议落在满量程的 60%~80% 区间，既能保证精度又留有抗冲击空间；存在水锤或压力冲击的回路，应在管路中加装缓冲管或阻尼器。
材质与介质相容性
接液部件为全不锈钢与陶瓷敏感核心，适用于水、油、空气等一般介质；强腐蚀性介质（酸、碱、含氯介质）请在订货时说明，由工厂核算相容性并选择隔离膜片或特殊材质。禁止测量与不锈钢不相容的介质，以免造成膜片腐蚀与介质泄漏。
电气与机械接口
标准产品为四线制航插接头出线，供电 24VDC、输出 1-5V；需要远距离传输时可定制 4-20mA 电流输出型，减少线路压降影响。机械接口按取压螺纹与安装空间选择，安装时应留出扳手操作空间，禁止用手拧动壳体。
安装与调试注意事项
取压点与安装姿态
测量气体压力时取压点位于管道上部，测量液体压力时位于管道侧面，测量蒸汽时需加装冷凝圈。小于 0.03MPa 的微压测量应垂直安装，避免介质自重附加在敏感元件上影响零点。侧装时电气接口朝下，防止雨水与冷凝液进入接线端子。
屏蔽与接地
信号线必须采用屏蔽电缆且屏蔽层单端接地，避开变频器输出线、动力电缆与大功率设备；变送器外壳与测量管道应可靠接地。现场存在强射频干扰时，输出信号的无规则跳变大多可通过改善屏蔽与接地消除。
通电与零点检查
首次通电前确认电源极性与接线对应；通电后压力为零时应输出约 1V（对应量程下限），缓慢加压观察输出是否线性上升。压力测量过程中应缓慢加压和卸压，避免瞬间加至高压或降至低压。传感器属精密器件，使用中请勿自行拆解。
包装、储运与售后
产品出厂前完成标准大气压标定并逐台记录，随箱附合格证与出厂标定数据。运输过程中应避免剧烈振动与冲击，储存于干燥、无腐蚀性气体的环境；长期存放后重新启用前建议复核零点输出。开箱请核对型号、量程与线序标签，如有异常请拍照存证并及时联系我司。质保期内非人为损坏免收维修费，售后电话 1376-456-8642。
常见问题（FAQ）
精巧型压力变送器的工作原理是什么？
DYLC-100 采用陶瓷压阻压力敏感核心，被测压力使陶瓷体电阻发生变化，内部专用集成电路将毫伏信号转换为 1-5V 标准电压信号输出，可直接与 PLC、控制仪表或计算机接口卡相连。
精巧型压力变送器怎么调低压力值？
DYLC-100 出厂前已在标准大气压下完成标定，量程 0~1.0MPa、输出 1-5V，无需现场调整。如需其他量程或零点迁移，请在订货时说明，由工厂按需求标定交付。
精巧型压力变送器和压力传感器有什么区别？
压力传感器输出原始毫伏信号，需要二次仪表放大处理；压力变送器内置放大与转换电路，直接输出标准信号（如 1-5V、4-20mA），抗干扰能力强、可远传，系统集成更简单。
精巧型压力变送器可以测腐蚀性介质吗？
可以。DYLC-100 采用全不锈钢密封结构与陶瓷敏感核心，可在腐蚀性环境中工作；强腐蚀介质请在订货时说明，由工厂选择相容的接液材质与隔离结构。
精巧型压力变送器的精度是多少？
精度级别为 ±0.5%F.S，绝缘阻抗≥500MΩ，工作温度 -20~80℃，防护等级 IP65；在泵组、车辆等振动环境中仍能保持稳定输出。
如何采购 DYLC-100 精巧型压力变送器？
提供量程、介质、安装接口与输出要求即可下单。上海宽仁电子 1 个工作日内回复报价与货期，咨询电话 1376-456-8642；更多过程仪表请浏览自控产品栏目。
