磁致伸缩液位计是基于磁致伸缩材料的魏德曼效应研制的高精度连续液位测量仪表，提供高速、可靠、精确、连续的位置信号，是化工、石油、电力、食品饮料等行业储罐与工艺罐液位测量的主力液位变送器之一。上海宽仁电子提供的 DCZC 系列分为四线制与二线制两类，可同时测量液位、界面与温度，本文从工作原理、产品系列、技术参数到安装接线做一次完整说明。
磁致伸缩液位计的工作原理
魏德曼效应与扭转应变脉冲
磁致伸缩液位传感器由波导探头、磁性浮球、应变脉冲转换器和配套电子元件组成。浮球悬浮于液面，其环状磁场作用于波导探头；当电子模块向波导探头施加一个短电流脉冲时，电流脉冲与浮球磁场相互作用，瞬间释放一个扭转应变脉冲。该脉冲以已知速度沿波导丝双向传播，被转换为电信号后，通过测量返回时间即可换算出浮球的绝对位置，从而得到精确液位。
为什么它的精度高
磁致伸缩测量属于绝对位移测量：输出只与浮球位置有关，不受掉电、温度漂移的累积影响，也无需定期重标定。DCZC-1XX 四线制产品最大测量误差仅 0.05%F.S，不可重复性典型值 0.1mm；DCZC-3XX 二线制最大测量误差 2mm。这一精度水平明显高于浮球开关、投式液位计等常规方案。
一个仪表同时测液位、界面与温度
DCZC-3XX 二线制型号可同时测量单液位、双液位（界面）和液位加温度。两个浮球分别悬浮于液-气分界面与液-液分界面，同步运动，实现油水界面等工况的实时检测，一台仪表替代多台，简化罐区计量系统。
磁致伸缩液位计的应用行业与场景
化工与石油石化
混合罐、蒸馏罐、工艺罐、储罐的液位与界面连续测量；介质粘度＜1.5Pa·s、固体颗粒直径＜0.5mm、固液比＜20% 的工况均可稳定使用。接液材质可选 SUS304/316/316L/PFA/PP/PVDF，按介质腐蚀性选配。
水处理与环保
清水池、药剂储罐、加药罐的液位连续监测，配合 PLC 实现加药联动与高低液位报警，替代人工巡检。
电力与新能源
风电齿轮箱油位、冷却水箱液位、燃料电池储水罐液位等场景，利用其抗振动、长寿命、免维护的特点，适应野外与机舱等恶劣环境。
食品饮料与制药
配料罐、发酵罐、储奶罐等卫生级场合，可选择卫生卡盘过程连接与食品级材质，满足 CIP 清洗要求。
产品系列：DCZC-1XX 四线制与 DCZC-3XX 二线制怎么选

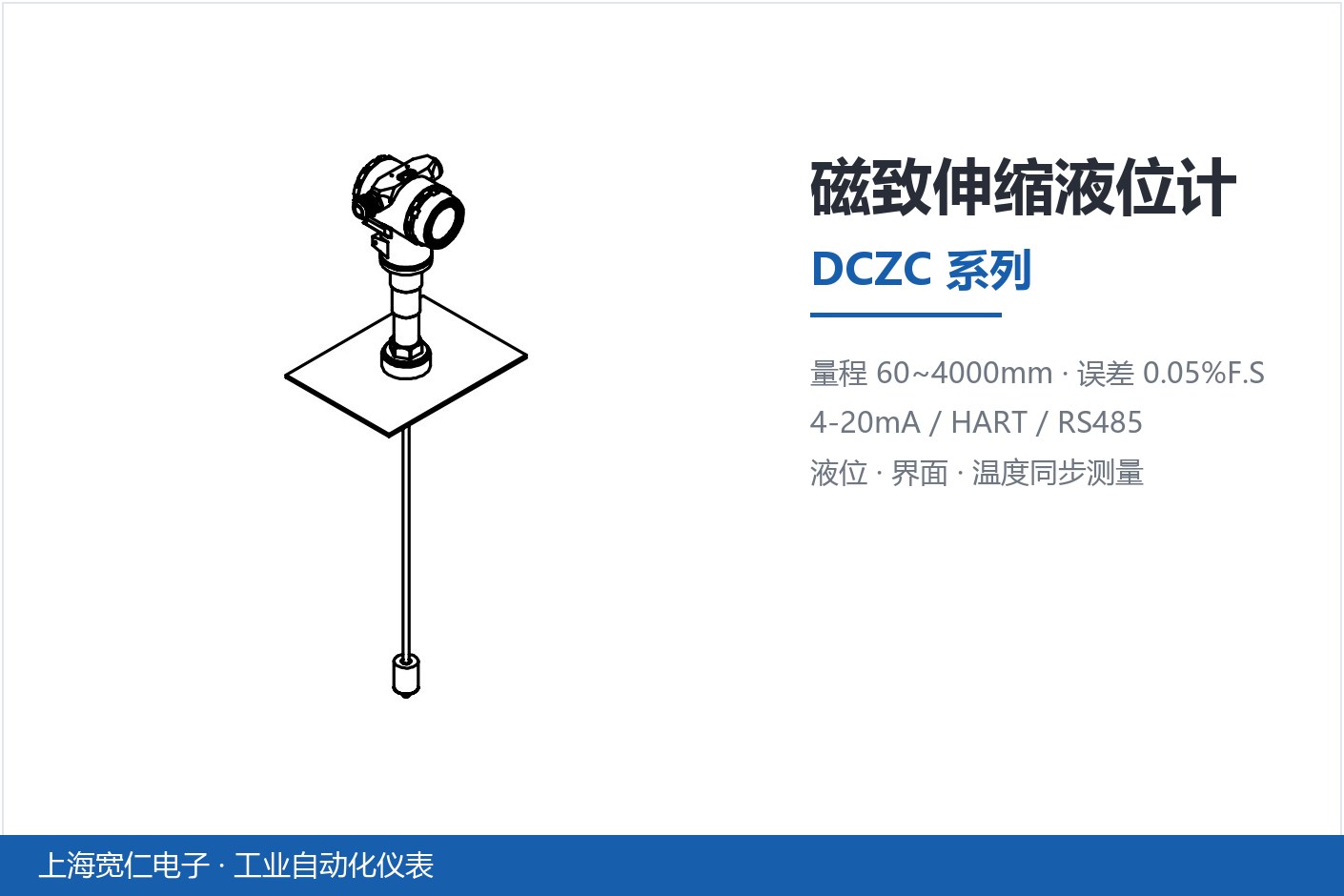

DCZC-1XX 四线制型号
有效量程 60~4000mm，带现场显示。模拟量输出 4~20mA、0~5V、0~10V，数字量输出 RS485（Modbus RTU），可测量单液位和液位加温度。供电 19-30VDC，功耗 P＜1.5W，电流输出最大负载 600Ω。适合需要本地显示、多信号形态或数字量接入的场合。
DCZC-3XX 二线制型号
带显示的二线制型号，测量范围 60~4000mm，下盲区 40mm，上盲区最小 200mm。输出 HART+4~20mA 或 4~20mA，功耗 P＜0.5W，电流输出最大负载 500Ω。二线制布线简单、与现有 4-20mA 回路兼容，是改造项目的首选。
选型的五个关键点
- 量程：按罐体高度选择 60~4000mm 内规格，特殊长度可定制；
- 盲区：浮球距罐顶需预留上盲区（最小 200mm），罐底需考虑 40mm 下盲区；
- 介质：核对密度（＞0.5g/cm³）、粘度（＜1.5Pa·s）、腐蚀性与固体含量；
- 温度与压力：过程温度 -40~120℃，测试压力由浮子承压决定，最大≤5MPa；
- 过程连接：G¾、G1、R、NPT 螺纹或 DN25 以上法兰、ANSI/JIS 法兰均可提供。
技术参数
| 技术性能名称 | DCZC-1XX 四线制 | DCZC-3XX 二线制 |
|---|---|---|
| 测量变量 | 单液位、液位+温度 | 单液位、界面、液位+温度 |
| 量程范围 | 60~4000mm | 60~4000mm |
| 输出信号 | 4~20mA / 0-5V / 0-10V / RS485 | HART+4~20mA / 4~20mA |
| 最大测量误差 | 0.05% F.S | 2mm |
| 不可重复性 | 典型值 0.1mm | 典型值 0.4mm |
| 供电 | 19-30VDC，P＜1.5W | 19-30VDC，P＜0.5W |
| 最大负载 | 电流 600Ω / 电压 2mA | 电流 500Ω |
| 环境温度 | -40~85℃（带显示 -20~70℃） | |
| 过程温度 | -40~120℃ | |
| 防护等级 | IP65 / IP67（GB 4208-2017） | |
| 接液材质 | SUS304/316/316L/PFA/PP/PVDF | |
| 重量 | 450g~8.25kg（按规格） | |
安装要点：从位置到旁通管
安装位置与方向

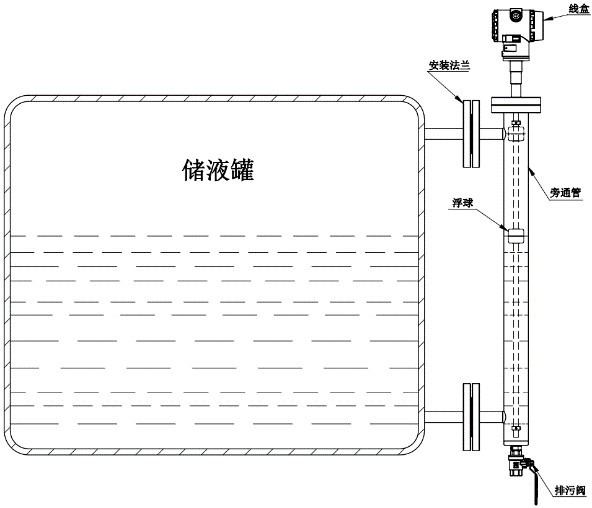

磁致伸缩液位计支持顶部竖直安装、底部竖直安装与旁通管竖直安装。顶部安装时避开进出料口与搅拌器，浮球与罐壁保持足够距离；安装后无需校准或调试即可投用。
有搅拌或障碍物时建议旁通管安装
罐内充满搅拌器、加固物等障碍物，或存在漩涡、泡沫的场合，建议将液位计安装在旁通管中，让浮球在平稳液柱内工作，既保证精度又方便在线检修。
电气连接注意事项

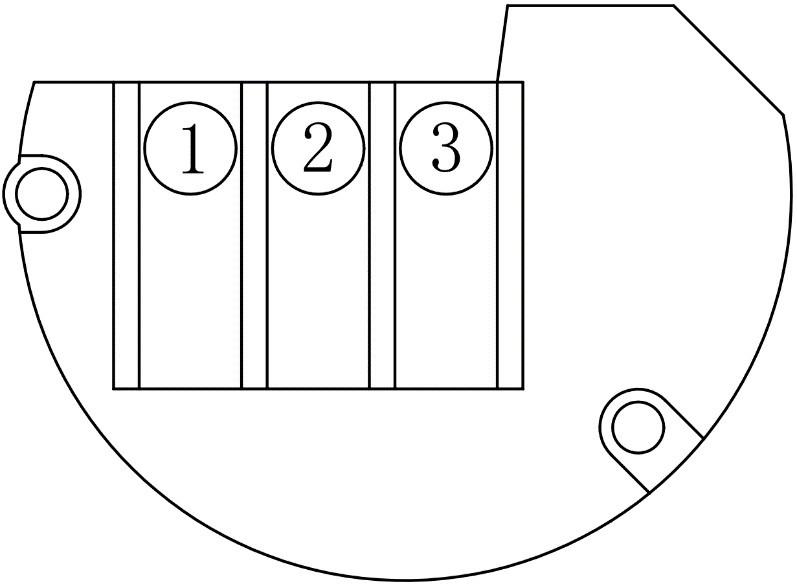

接线端子导线横截面积最大 0.5mm²（RVVPS），耐压 300V；四线制 M12 引脚：1 棕电源+、2 白电源-、3 蓝信号+、4 黑信号-、5 银屏蔽线。信号电缆应远离大功率设备，探头及壳体应可靠接地。防爆场合需按防爆手册执行选型。
调试与故障自诊断
四线制仪表在正常工作时，有效量程内改变浮球位置输出量对应改变；二线制仪表正常电流输出范围为 3.8≤I≤20.5mA，当输出＜3.8mA 或＞20.5mA 时表示故障报警。现场可通过 RS485（Modbus 协议）通信数据帧观察仪表测量信息。日常维护仅需定期初始化设备、清洁浮球和探杆，属典型的低维护仪表。
磁致伸缩液位计与磁翻板液位计的区别
这是选型咨询中最常被问到的问题，两者虽然都是磁性原理，但定位不同：
| 对比项 | 磁致伸缩液位计 | 磁翻板液位计 |
|---|---|---|
| 输出 | 4-20mA/HART/RS485 连续信号 | 本地磁翻板指示，可加变送器 |
| 精度 | 0.05%F.S（四线制） | 视翻板分辨率，通常 ±10mm 级 |
| 远传 | 原生支持远传与系统接入 | 需外配变送器才能远传 |
| 界面测量 | 支持油水等液-液界面 | 一般仅液位 |
| 典型用途 | 计量、过程控制、系统联锁 | 现场目视液位指示 |
简单说：既要现场看得见、又要进系统远传计量，选磁致伸缩液位计；只做就地液位指示，磁翻板更经济。
典型应用案例
油水界面测量：双浮球方案
某油田脱水站需要同时监测沉降罐的油面高度与油水界面。采用 DCZC-3XX 二线制双浮球结构后，上浮球跟踪液-气界面、下浮球跟踪液-液界面，一台液位变送器同时输出两路 4-20mA 信号进入站控系统，替代了原有人工检尺加两台投入式液位变送器的方案。投用一年来测量值与人工检尺偏差稳定在 2mm 以内，且未发生漂移。
食品企业配料罐卫生级改造
某乳品企业配料罐原使用浮球开关，因搅拌与泡沫导致误报警频繁。改用卫生卡盘连接的磁致伸缩液位计后，连续液位信号接入 PLC 参与配料计量，泡沫与搅拌对其无影响，配料精度由 ±3% 提升到 ±0.5% 以内。
与雷达液位计、投入式液位计的比较
储罐液位测量常见的三种方案各有适用边界，选型时可对照下表：
| 对比项 | 磁致伸缩液位计 | 雷达液位计 | 投入式液位变送器 |
|---|---|---|---|
| 测量方式 | 接触式（浮球沿波导丝） | 非接触式（微波） | 接触式（投 入液体底部） |
| 精度 | 0.05%F.S，最高 | ±1~3mm | 0.2~0.5%F.S |
| 介质限制 | 粘度＜1.5Pa·s、颗粒＜0.5mm | 泡沫、蒸汽强反射工况受限 | 易结垢、堵塞取压孔 |
| 界面测量 | 支持（双浮球） | 一般不支持 | 不支持 |
| 相对成本 | 中高 | 高 | 低 |
高精度计量、需要界面测量或对稳定性要求高的工况优先选择这款磁致伸缩液位变送器；泡沫、蒸汽特别强且只需粗液位的场合可评估雷达；临时性、低成本测量可用投入式。
交货、储运与材质证书
开箱检查
到货后请检查外包装有无变形或破损并拍照存证，核对装箱单项目与订货合同是否相符；如有异常请于 15 日内连同照片联系我司处理。
储存要求
仪表储存允许温度 -20~85℃；应储存在干燥、无尘处，禁止弯曲探杆；运输包装中的仪表储存时间不超过 2 年。吊装时禁止抓握探头，防止波导丝受损。
材质与测试证书
接液部件可提供 EN10204-3.1 材质证书，支持 NACE MR0175 / ISO 15156、NACE MR0103 / ISO 17945、AD 2000 等声明与 PMI 测试，满足石化与出口项目的资料要求；过程密封圈符合 ANSI/ISA 12.27.01 标准。
常见问题（FAQ）
DCZC 磁致伸缩液位计的测量原理是什么？
磁致伸缩液位计基于磁致伸缩材料的魏德曼效应工作：浮球磁场与波导丝中的电流脉冲相互作用产生扭转应变脉冲，通过测量脉冲返回时间换算浮球绝对位置，从而得到高精度连续液位信号。
磁致伸缩液位计最高可耐多少温度？
DCZC 系列过程温度范围为 -40~120℃，环境温度 -40~85℃（带显示型 -20~70℃）。更高温度工况需要选配高温型浮球与法兰，并注意法兰耐压能力随温度下降，具体可联系我们按工况确认。
磁致伸缩液位计可以测油水界面吗？
可以。DCZC-3XX 二线制产品支持双浮球结构，两个浮球分别跟踪液-气界面与液-液界面，实现油水界面等双液位的同步连续测量。
磁致伸缩液位计和磁翻板液位计有什么区别？
磁致伸缩液位计输出连续电信号（4-20mA/HART/RS485），精度高、可直接进控制系统，适合计量与过程控制；磁翻板液位计主要提供现场目视指示，远传需外配变送器，两者定位不同，也常配合使用。
磁致伸缩液位计需要定期标定吗？
不需要。磁致伸缩测量是绝对位移测量，输出只与浮球位置相关，不受掉电影响，安装后无需校准，日常仅需保持浮球与探杆清洁。
如何采购 DCZC 磁致伸缩液位计？
请提供量程、介质名称与温度、罐口连接形式与输出信号要求，上海宽仁电子将在 1 个工作日内回复书面选型方案与报价，售前售后可拨打 1376-456-8642 咨询。
联系上海宽仁电子
无论您是设计院、集成商还是终端用户，只要把罐体参数与介质工况告诉我们，我们即可完成磁致伸缩液位计的选型、报价与交付；上海及周边支持上门安装调试，业务覆盖全国。更多自控仪表可浏览我们的自控产品栏目。
