阻旋料位开关是利用永磁电机带动叶片旋转来检测粉体料位的开关式仪表：当物料上升至叶片位置时，叶片转动受阻，阻力传至接线盒内的检测装置，检测装置向外输出一个开关信号并切断电机电源使叶片停转；料位下降后叶片阻力消失，检测装置依靠弹簧拉力恢复原始状态。阻旋料位开关结构简单、可靠耐用、价格经济，是粉尘、灰料、颗粒料仓高低料位报警应用最广泛的仪表之一。上海宽仁电子提供 DZXS-100 系列阻旋料位开关，本文覆盖原理、接线、参数与安装维护。
阻旋料位开关的工作原理
「受阻即报警」的机械式检测
永磁电机经传动轴带动叶片逆时针旋转（1RPM），物料未接触叶片时仪表处于自由旋转状态；物料上升触及叶片后旋转受阻，阻力传至检测装置并输出开关信号，同时切断电源保护电机。料位下降后，检测装置依靠弹簧拉力复位，叶片恢复旋转。整个过程无需外部电源参与检测逻辑，可靠性极高。
扭力调整：按物料比重匹配灵敏度

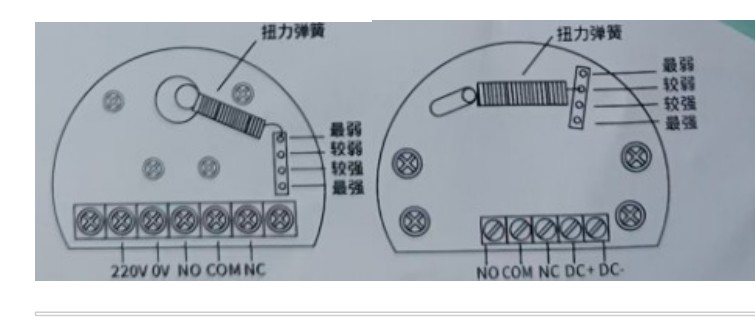

针对不同比重的物料，可调整弹簧拉力改变触发灵敏度：物料比重大时将弹簧扭力调至强或最强位置（灵敏度较差但抗冲击）；比重小时调至弱或最弱（灵敏度较好）。具体方法：打开接线盒，将扭力弹簧靠近多孔的一端取出，按需要插入对应孔位——靠近端子台的孔扭力最强。
阻旋料位开关的应用行业及场景
阻旋料位开关适用于各种粉体物料的场合，是料仓、灰库、除尘器灰斗、饲料仓、水泥库、粮食筒仓等设备高低料位报警的经济型方案。按接线方式可分别实现：
- 高料位报警：物料达到设定高度时叶片受阻，NO 端子导通触发报警器；
- 低料位报警：物料低于设定高度时叶片阻力消失，NC 端子导通触发报警器；
- 联锁控制：与输送机、卸料阀、除尘器联锁，防止空转、堵料与溢料。
阻旋料位开关的接线方法
电源端子与信号端子
电源端子标有「DC+ / DC-」或「220V / 0V」，对应连接 24V 直流或 220V 交流电源。信号输出端子为 SPDT（单刀双掷）形式：NO（常开）无料时断开、有料时导通；NC（常闭）无料时导通、有料时断开；COM（公共端）与 NO 或 NC 配合使用。
与报警器的连接方式
报警器通常通过 NO 或 NC 端子连接：高料位报警使用 NO，低料位报警使用 NC。被控制线路的负载必须与触点容量匹配（5A/250VAC），负载较大时应增加中间继电器。
技术参数（DZXS-100）
| 技术性能名称 | 技术指标 |
|---|---|
| 供电电源 | 220VAC（A）/ 24VDC |
| 消耗功率 | 4W |
| 触点容量 | 5A / 250VAC，SPDT（单刀双掷） |
| 叶片转速 | 逆时针 1RPM（转/分） |
| 起振时间 | 约 2S |
| 力矩 | 10kg·cm（1.0N·m） |
| 适用物料比重 | ≥0.6g/cm³ |
| 工作温度 | -30~120℃；高温型可达 200℃ |
| 绝缘阻抗 | ≥100MΩ（500VDC） |
| 介电强度 | 1500V 1min |
| 接液材质 | SUS304、SUS316、SUS316L、纯钛 |
| 过程连接 | 标准螺纹 G1 / 法兰 |
| 防护等级 | IP65 / IP67 |
安装注意事项
- 接线盒入线口必须朝下，电缆固定螺母必须锁紧，防止粉尘与潮气进入；
- 送电前确认电源电压与阻旋开关标识电压相同；
- 被控制线路的负载必须与触点容量相匹配；
- 阻旋开关应避免安装于落料口下方，减少物料冲击叶片及误动作；无法避免时可在叶片上方加装防护板；
- 轴长可调整型阻旋开关现场解体安装时，钢丝绳接头与传动轴联接处锁紧螺母必须涂缺氧胶后再用扳手锁紧；
- 安装现场不应存在对铝合金有腐蚀作用的有毒气体。
常见故障与排除
| 故障现象 | 原因分析 | 排除方法 |
|---|---|---|
| 物料达到时叶片仍在转动 | 叶片尺寸与物料比重不符 | 重新确定叶片尺寸 |
| 叶片或传动轴变形弯曲 | 物料冲击力太大 | 叶片上方增加防护板或其他防护措施 |
| 叶片不转动 | 电源未接好 / 马达烧坏 | 检查线路接线；联系我们更换马达 |
日常维护
定期检查传动轴与叶片是否弯曲变形、损坏或松动；检查传动轴与叶片之间连接是否牢固；定期清除叶片及传动轴上附着的物料与杂物。粉尘环境的仪表建议纳入季度巡检清单。
阻旋料位开关与其他料位开关的比较
| 对比项 | 阻旋料位开关 | 音叉物位开关 | 射频导纳料位开关 |
|---|---|---|---|
| 检测原理 | 机械受阻 | 频率变化 | 电抗变化 |
| 适用物料 | 粉体（比重≥0.6） | 流动性好的粉体与液体 | 粉体、液体均可 |
| 价格 | 经济 | 中 | 较高 |
| 耐冲击 | 配防护板可用 | 好 | 好 |
| 典型场合 | 灰库、料仓、除尘器 | 化工罐、食品料仓 | 强粉尘、复杂工况 |
预算有限、工况以粉体高低料位报警为主的场合，阻旋料位开关是性价比最高的选择；液体或粘附性介质请优先考虑音叉物位开关。
阻旋料位开关的选型要点
按物料特性选择叶片与扭力
选型的第一步是确认物料比重：比重 ≥0.6g/cm³ 的粉煤灰、水泥、砂砾、塑胶粒适用标准叶片；比重偏轻的面粉、木屑、饲料粉需选用加大叶片或组合叶片，并把扭力弹簧调到弱档以提高灵敏度。物料的流动性、含水率与是否结块同样重要——含水率高、易板结的物料应加大叶片面积，避免叶片被埋压后无法复位。
按安装方式与轴长确定结构
侧装时选用标准型阻旋开关即可，轴线与水平面保持约 15°~20° 向下倾斜，便于物料自然滑落；顶装时须选用带加长传动轴的型号，轴长按料仓深度与报警点高度定制，最长可做到数米。轴长可调整型在现场可按实际仓深二次调节，适合改造项目。接线盒按现场温度选择普通型或高温型（220℃）。
按供电与输出形式匹配控制系统
现场有 220V 交流时选 A 型（220VAC），集中 24V 直流配电的场合选 24VDC 型；信号输出统一为 SPDT 单刀双掷触点（5A/250VAC），接入报警器、PLC 数字量输入或中间继电器均可。需要一组信号给联锁、一组给声光报警时，可用两台阻旋开关分别定位，也可在回路中加装两级中间继电器分配信号。
典型应用案例
电厂灰库高料位报警
灰库粉尘大、温度高，选用高温型阻旋料位开关顶装于库顶，叶片上方加装防护罩减少落灰冲击；输出触点接入输灰系统 PLC，灰位到达设定点时自动停输灰风机，避免灰库满溢造成环境污染。仪表纳入季度巡检，主要清理叶片与传动轴附着的积灰。
水泥库满仓联锁
水泥库进料口与出料口分设两支阻旋料位开关：高位一支做满仓报警并联锁停提升机，低位一支做空库保护，避免库底下料时带走扬尘。水泥比重约 1.2g/cm³，扭力弹簧置于强档，抗冲击优先于灵敏度。
饲料厂原料仓高低位控制
饲料厂豆粕、玉米粉料仓普遍使用阻旋料位开关做高低位检测，高料位报警防溢料、低料位报警提示补料。因粉料易吸潮结拱，装料点避开仓壁死角，叶片与仓壁保持不小于 100mm 间隙，减少假料位。
日常巡检与更换判断
巡检清单
每次巡检应确认：叶片自由旋转无卡滞、传动轴无弯曲变形、接线盒盖与电缆入线口密封良好、触点动作与现场显示一致。粉尘与潮气是阻旋开关的两大杀手，入线口朝下并锁紧电缆螺母是最容易被忽略却最有效的防护动作。
何时需要更换
出现下列情况建议更换仪表：叶片或传动轴已明显弯曲且校正后仍晃动；通电后电机不转且线路正常（马达损坏）；触点动作迟缓、接触电阻明显增大；壳体因腐蚀出现裂纹导致内部进水。阻旋开关结构简单、备件成本低，出现上述症状直接换新通常比反复维修更经济。
包装、储运与售后
产品出厂前逐台做通电旋转与触点动作检验，随箱附合格证与接线说明。运输与储存时应避免挤压叶片，储存环境保持干燥；开箱后请核对型号、电压等级、轴长与叶片规格是否与订单一致，发现外包装破损请拍照存证并于约定时限内联系我们。质保期内非人为损坏免收维修费，备件长期供应。
常见问题（FAQ）
阻旋料位开关的工作原理是什么？
阻旋料位开关由永磁电机带动叶片旋转，物料上升触及叶片时旋转受阻，阻力传至检测装置后输出开关信号并切断电机电源；料位下降后弹簧拉力使机构复位，叶片恢复旋转。
阻旋料位开关怎么接线？
电源端子接 220VAC（220V/0V）或 24VDC（DC+/DC-）；信号端子为 SPDT：NO 常开（无料断开、有料导通）、NC 常闭（无料导通、有料断开）、COM 公共端。高料位报警接 NO，低料位报警接 NC，负载需与 5A/250VAC 触点容量匹配。
阻旋料位开关的扭力怎么调整？
打开接线盒，将扭力弹簧靠近多孔的一端取出，插入对应孔位即可：物料比重大时调至强或最强（靠近端子台的孔扭力最强），比重小时调至弱或最弱以提高灵敏度。
阻旋料位开关可以测哪些物料？
适用于比重≥0.6g/cm³ 的各种粉体物料，如粉煤灰、水泥、饲料、面粉、砂砾、塑胶粒等；工作温度 -30~120℃，高温型可达 200℃，叶片材质有 SUS304/316/316L 与纯钛可选。
阻旋料位开关安装在哪里最合适？
应避开落料口正下方，减少物料冲击叶片引起误动作；无法避开时在叶片上方加装防护板。侧装或顶装均可，接线盒入线口必须朝下并锁紧电缆螺母。
如何采购 DZXS 阻旋料位开关？
提供物料比重、安装方向、轴长、供电与报警形式即可选型。上海宽仁电子 1 个工作日内回复方案与报价，电话 1376-456-8642；系列产品介绍见自控产品栏目。
