弱电桥架管道系统

弱电桥架管道系统

在电气工程中，需要敷设线缆的场所就需要敷设线缆的管道，弱电系统也不例外。

弱电管道就是弱电系统所使用的管、槽、井等管道系统，主要分为室内弱电管道系统和室外弱电管道系统。

室内弱电管道系统主要由弱电管(PVC管或镀锌钢管)、弱电线槽(镀锌线槽或PVC线槽)和弱电管井组成;

室外弱电管道主要由弱电井(人孔或手孔)、弱电路由管道组成。

弱电桥架系统

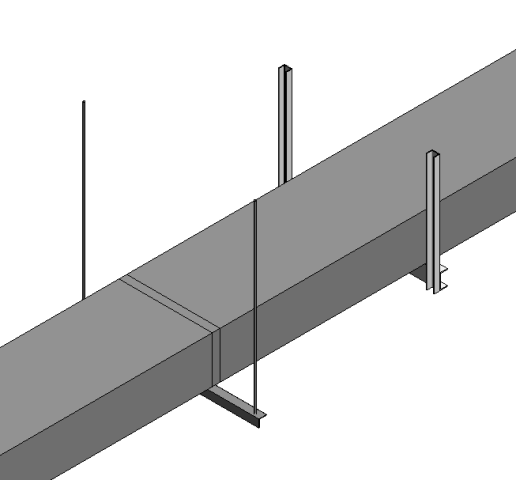

桥架示意图

电缆桥架是指电缆梯架、电缆托盘及金属线槽。电缆桥架主要有钢制、铝合金制及玻璃钢制等。

钢制桥架表面处理分为喷漆、喷塑、电镀锌、热镀锌、粉末静电喷涂等工艺。弱电系统采用的是镀锌金属线槽。

地面弱电管道系统

某项目办公室弱电地面管道系统

地面布线系统由线槽、分线盒、分线箱、出线箱、各种连接件、密封件、线槽安装附件及电源头等组合而成。

室外弱电管道系统

弱电管道的路由选择

• 某些特殊环境需要采用架空布线，如工厂或者石油码头。
• 室外管道从中心开始延伸到建筑的各个角落，以满足建筑计算机网络系统、网络布线系统、监控系统、一卡通系统、报警系统、公共广播系统、楼宇控制系统等需要户外敷设管线的系统。
• 弱电管道的路由一般选择在建筑的主要道路上或草地上。
• 适合和有线电视网络、电信网络共管共槽，和强电管道应分别建设，以避免干扰。

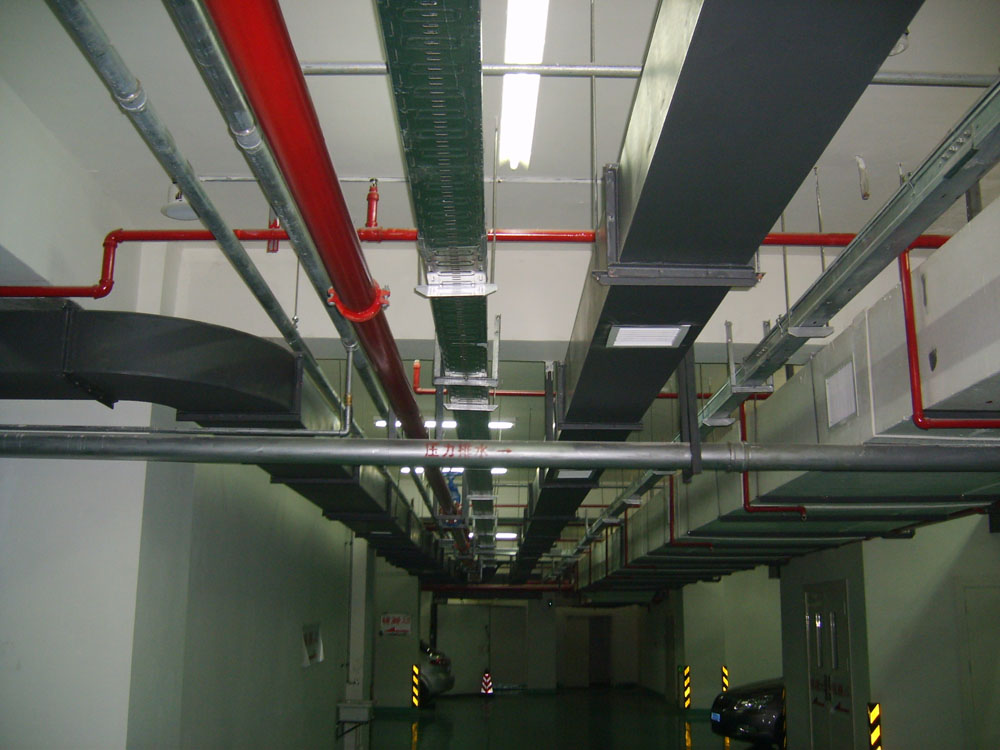

弱电桥架与强电桥架分开
