网络布线系统

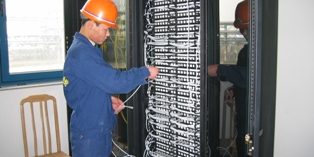

网络布线系统工程图例一
网络布线系统（结构化综合布线，Premises Distributed System，简称 PDS）是一种集成化通用传输系统。在楼宇和园区范围内，利用双绞线或光缆传输信息，将电话、计算机、会议电视、视频监控等设备连接为统一的结构化信息传输系统，是智能建筑中各类弱电应用共同依赖的基础传输平台。
网络布线系统使用标准的双绞线和光纤，支持高速率的数据传输。PDS 采用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其他信息点，安装、维护、升级和扩展都非常方便，并节省费用。
网络布线系统工程图例二
网络布线系统分为六个子系统
- 建筑群连接子系统：连接不同建筑物之间的缆线，多采用室外单模光缆，经管道或直埋方式敷设；
- 设备间子系统：位于机房内，集中安装配线架、网络设备与不间断电源，是整个布线系统的核心枢纽；
- 干线（垂直）子系统：连接设备间与各楼层配线间，通常采用大对数双绞线或多模、单模光缆；
- 管理子系统：设置楼层配线架，通过跳线对信息点进行灵活的分配与变更管理；
- 水平子系统：从楼层配线间延伸至各工作区信息插座，目前普遍采用六类（Cat6）非屏蔽双绞线；
- 工作区子系统：由信息插座、跳线和终端设备组成，直接面向办公工位与业务终端。
网络布线系统主要特点
- 兼容性：统一接口与标准，支持语音、数据、图像等多种业务的传输；
- 开放性：符合国际国内通用标准，可兼容不同厂商的网络与终端设备；
- 灵活性：信息点即插即用，工位调整、设备迁移只需变更跳线即可完成；
- 可靠性：星型拓扑结构下单点故障不影响其他信息点，全部链路经永久链路测试验证；
- 先进性：六类布线支持千兆到桌面，Cat6A 与光纤可平滑升级至万兆网络；
- 经济性：一次布线、长期使用，统一规划显著降低系统全生命周期成本。
设计、施工与验收标准
宽仁电子在方案阶段依据现行国家标准《综合布线系统工程设计规范》GB 50311-2016 进行系统规划，施工与测试验收执行《综合布线系统工程验收规范》GB/T 50312，所有链路均提供永久链路测试报告，确保一次验收通过。
线缆选型建议
一般办公环境推荐采用六类（Cat6）非屏蔽双绞线支持千兆网络；对带宽要求较高的设计、研发场所可选 Cat6A 或光纤到桌面；建筑群与垂直主干建议采用光缆并预留冗余芯数，为日后扩容和企业网络系统升级留有余地。
从设计到维保的一站式服务
宽仁电子提供网络布线及弱电系统工程的全流程服务：方案设计与深化（弱电智能化系统设计）、现场敷设与端接（智能化系统施工）、链路测试验收，以及交付后的弱电系统维保。布线作为基础平台，可直接承载视频监控系统、门禁、无线覆盖等应用，并可与计算机网络系统集成，实现统一规划、统一交付。
网络布线系统较好地解决了传统布线方法存在的问题。以结构化布线取代单一、昂贵、繁杂的传统布线，是“信息时代”的要求，也是智慧楼宇建设的必然选择。
